Vier Formate. Ein Technikkern.
Jedes Format auch als „+" mit 2,50 m statt 2,20 m Tiefe. Sonderformate — Hotel, barrierefrei nach Bewegungsflächen, Sondermaße — auf Anfrage.
Maße außen × Tiefe außen, Innenmaße aus den Standardblättern V2. Innenfläche ist die Zahl in Grün.
- Schacht an einer Innenwand, zur Wohnung offen — nicht an Außen- oder Wohnungstrennwand.
- Schächte in allen Geschossen exakt übereinander; das Techniksystem ist nichttragend.
- Bodenaufbau der Wohnung mindestens 180 mm, Raumhöhe maximal 2.800 mm.
- Techniksysteme kommen ohne Decke — kein Verlust an Raumhöhe, die Fläche über dem Bad ist bauseits.
- Küche vorzugsweise an der Schachtseite; Abwasseranbindungen mit mindestens 2 % Gefälle.
Vollständige Planungscheckliste (13 Punkte)
- Schachtlage: an einer Innenwand, zur Wohnung offen; in allen Geschossen übereinander, ohne Versprung; keine Stützen an der Schachtseite
- Gefälle: Abwasseranbindungen mit mindestens 2 % — der häufigste Planungsfehler
- Warmwasser: zentral mit Zirkulation oder dezentral über Wohnungsstation — vor der Technikbemusterung entscheiden
- Zähler: Passstücke sitzen im Techniksystem; Wasser- und Wärmemengenzähler liefert der Messdienst
- Leitungsführung: Kalt- und Warmwasser werden getrennt geführt (Trinkwasserhygiene, Kaltwasser unter 25 °C); Elektro meist in eigener Steigzone beim Elektro- und Medienverteiler
- Schachttrennung (AT): Brandschutz der Installationsschächte nach OIB-Richtlinie 2, Trinkwasser nach ÖNORM B 5019 und EN 806
- Lüftung: Abluft Bad an den Sammelstrang (80–160 mm, meist DN 125); Nachströmung, Küchenabluft, Fortluft über Dach im Lüftungskonzept
- Bodenaufbau und Raumhöhe: Bodenaufbau mindestens 180 mm, Raumhöhe maximal 2.800 mm — Abweichungen früh melden
- Bauwerksabdichtung: bei österreichischen Projekten vorgesehen; bei deutschen Projekten laut bisheriger Vorgabe nicht erforderlich
- Sensorik (Option): Feuchte- und Leckagesensoren im Bodenaufbau und außen an der Steigzone
- Decke: die Techniksysteme kommen ohne Decke — kein Verlust an Raumhöhe; die Fläche über dem Bad ist bauseits
- Zugänglichkeit: Montage- und Revisionsöffnungen an den Geschossübergängen
- Termine: Freigaben für Bemusterung, Planmappe und Technikdetails vor Serienstart; Fertigung ab etwa zehn Wochen nach Auftragsbestätigung
- 1 · Technik: Steigzone, Verteiler, Anschlüsse, Brandschutz-Komponenten, Prüfung. Der Raum wird konventionell ausgebaut — für Holzsystembau und Projekte mit eigener Badplanung.
- 2 · Technik + Bad: der myblock-Standard. Um den Technikkern entsteht das fertige Bad, eine Schnittstelle je Geschoss.
- 3 · Technik + Bad + Küche: zusätzlich die Küchenanschlüsse gegenüber an der Schachtseite, vorgerüstet und geprüft.
Optionen in jedem Paket: Technikraum als Block, Wohnungsstation oder Warmwasserspeicher, Leerverrohrung, Lieferung, Versetzen, Strangmontage, Brandabschottung mit Fotodokumentation, Sensorik. Preise nach Projektcheck.
2 · Planungsdaten 2D / 3D
DWG, IFC, Revit — zum direkten Einsetzen.
Sie bekommen die Techniksysteme so, wie Ihr Modell sie braucht: mit Übergabepunkten, Nennweiten und Durchbrüchen. Auf Anfrage, kostenfrei, innerhalb von zwei Werktagen.
Grundrisse als DWG.
Alle vier Formate und die „+"-Varianten im Maßstab 1:20, mit Schachtlage, Türanschlag und Anschlusslagen.
BIM-Objekte IFC und Revit.
Techniksystem als Objekt mit Übergabepunkten, Nennweiten, Deckendurchbrüchen und Einbauluft — direkt in die Gebäudeplanung übernehmbar.
Einbauregeln und Schnittstellenblatt.
Als PDF für TGA-Planung und Ausführung: Liefergrenzen je Gewerk, Übergabepunkte, Nennweiten, Brandschutz-Komponenten.
Was wir dafür von Ihnen brauchen
Grundriss, Geschosszahl, Bauweise — mehr nicht.
Von der TGA-Planung später: Nennweiten, Warmwasser- und Zählerkonzept, Lüftungs- und Brandschutzkonzept, Anzahl Heiz- und Stromkreise.
3 · Schnittstellen
Wer liefert. Wo angeschlossen wird.

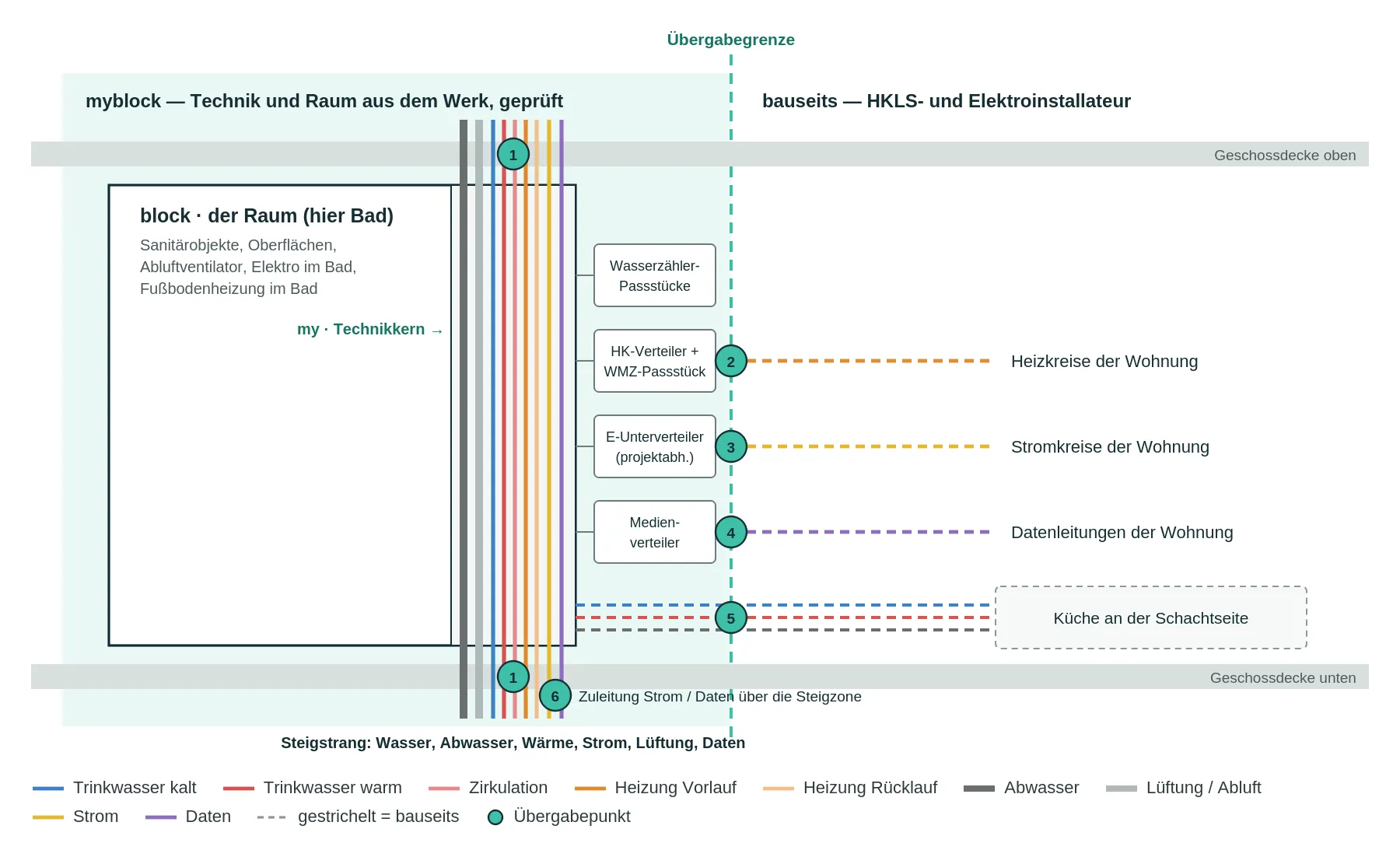

Links myblock, rechts bauseits, dazwischen die Übergabepunkte. Was je Projekt genau gilt, legt die Schnittstellenliste fest — sie wird mit dem Angebot freigegeben.
Steigleitungen, Verteiler, Anschlüsse und Brandschutz-Komponenten im Techniksystem — geprüft, beschriftet, mit Verbindungsmaterial.
Strangenden an den Geschossübergängen, Abgänge der Verteiler, Küchenanschlüsse an der Schachtseite.
Geschosse verbinden, Gebäude und Wohnung anschließen, Zähler, Abschottung mit Nachweis, Transport und Einheben — oder an myblock beauftragt.
Ihr Projekt
Schnittstellenliste ausfüllen — 56 Positionen, an uns senden.
Zum Nachlesen: Übersicht je Gewerk, Elektro (14), HKLS (22), GU / Holzbauer (20)
| Gewerk | myblock liefert | Übergabepunkt | Bauseits ausführen |
|---|---|---|---|
| 01Steigleitungen | Leitungsabschnitte im Techniksystem: Wasser, Abwasser, Wärme, Lüftung | Strangenden an den Geschossübergängen |
|
| 02Heizung | Heizkreisverteiler mit Stellantrieben und WMZ-Passstück; Fußbodenheizung im Techniksystem | Abgänge am Heizkreisverteiler |
|
| 03Küche | Vorbereitete Wasseranschlüsse gemäß vereinbartem Paket | Anschlüsse an der Schachtseite |
|
| 04Elektro & Daten | Installation im Techniksystem; Unter- und Medienverteiler optional | Einspeisung und Abgänge der vereinbarten Verteiler |
|
| 05Brandschutz | Vereinbarte Komponenten; Lüftungsabsperrvorrichtung | Leitungsdurchführungen an der Geschossdecke |
|
| 06Bau & Logistik | Fertiges Bad gemäß Paket; Tür und Zarge einbauen¹ | Aufstellort, Durchbrüche und Bauteilanschlüsse |
|
Prüfung: im Werk die verbauten Teile, nach Montage die verbundenen Leitungen und Anlagen. ¹ Tür und Zarge: Zuordnung im Angebot bestätigen. ² Transport und Einheben: bauseits oder an myblock beauftragt. Keine Leitungsführung und keine Ausführungsplanung — verbindlich sind Angebot und freigegebene Projekt-Schnittstellenliste.
„Offen“ bedeutet: vor Angebotsfreigabe verbindlich zuordnen. Optionale Leistungen sind kein automatischer Bestandteil des myblock-Lieferumfangs.
1 · Elektro und Daten (14 Positionen)
| Leistung / Schnittstelle | myblock | Elektriker bauseits | Klärung / Freigabe |
|---|---|---|---|
| Elektro-Unterverteiler | Lieferung und Einbau optional | Einspeisung und Anbindung der Wohnungsinstallation | Lieferumfang, Bestückung und Anschlussgrenze |
| Medienverteiler | Lieferung und Einbau optional | Anbindung an Datensteigleitung und Wohnungsleitungen | Ausstattung und Anschlussgrenze |
| Verteilerbelegung | Umsetzung des vereinbarten Umfangs | Belegplanung an myblock übermitteln | Freigabe vor Fertigung |
| Schalter und Steckdosen im Bad | Gemäß vereinbarter Ausstattung eingebaut | Gebäude- und Wohnungsinstallation anschließen | Anzahl, Positionen, Stromkreiszuordnung |
| Lüfteranschluss im Techniksystem | Gemäß Schnittstellenbeschreibung vorbereitet | Einbindung in Versorgung und Steuerung | Steuerung und Anschlussumfang |
| Raumthermostat-Verkabelung | Vorgesehen: 5 × 1,0 mm² | Weiterführung und Anschluss nach Planung | Thermostatlieferung, Position und Eignung der Leitung bestätigen |
| Stromzuleitung zum Techniksystem | Vereinbarter Anschlusspunkt | Zuleitung herstellen und anschließen | Leistung, Querschnitt, Absicherung und Leitungsweg durch die Elektroplanung |
| Datenzuleitung zum Techniksystem | Vereinbarter Anschlusspunkt | Zuleitung herstellen und anschließen | Kabeltyp und Übergabepunkt |
| Stromkreise außerhalb des Techniksystems | Keine Standardleistung | Leitungen und Anschlüsse in der Wohnung | Abgangsgrenze am Verteiler |
| Datenleitungen außerhalb des Techniksystems | Keine Standardleistung | Leitungen und Anschlüsse in der Wohnung | Abgangsgrenze am Medienverteiler |
| Deckenleuchte im Bad | Nicht enthalten | Bauseitige Leistung | Lieferung, Montage und Anschluss bestätigen |
| Schutzleiter / Potentialausgleich | Offen: Umfang innerhalb des Techniksystems | Offen: Gebäudeanbindung | Elektroplanung legt Zuständigkeit und Übergabepunkt fest |
| Prüfung im Werk | Prüfung der von myblock ausgeführten Installation, dokumentiert | — | Tatsächlichen Prüfumfang festlegen |
| Abschlussprüfung / Elektroattest | Werksunterlagen bereitstellen | Bauseits | Verantwortung für das angeschlossene Gesamtsystem festlegen |
Wesentlich: Ein mitgelieferter Verteiler bedeutet nicht automatisch, dass seine vollständige Bestückung, die Einspeisung und sämtliche Wohnungsabgänge im Preis enthalten sind.
2 · HKLS (22 Positionen)
| Leistung / Schnittstelle | myblock | HKLS-Installateur bauseits | Klärung / Freigabe |
|---|---|---|---|
| Steigleitungen innerhalb des Techniksystems | Vereinbarte Leitungsabschnitte eingebaut | Anbindung an Gebäude und weitere Techniksysteme | Medien, Nennweiten, Werkstoffe und Anschlusslagen |
| Kaltwasser / Warmwasser / Zirkulation | Leitungen innerhalb des vereinbarten Umfangs | Gebäudeversorgung und Geschossverbindungen | Warmwasserkonzept vor Fertigung freigeben |
| Abwasser | Fallstrang und interne Anschlüsse gemäß Planung | Gebäudeanschluss, Geschossverbindungen und Weiterführung | Anschlusslagen, Gefälle und Dimensionierung |
| Heizung Vorlauf / Rücklauf | Leitungsabschnitte und vereinbarte Verteilung | Versorgung aus dem Technikraum und Geschossverbindungen | Heizsystem und Auslegung |
| Heizkreisverteiler | Inklusive Stellantrieben und vereinbarter Anschlussgruppe | Wohnungsheizkreise anschließen | Anzahl Heizkreise und Regelung |
| Fußbodenheizung im Techniksystem | Enthalten | Einbindung in das Gesamtsystem | Aufbau und Regelung abstimmen |
| Fußbodenheizung außerhalb des Techniksystems | Nicht im Standardumfang | Lieferung, Verlegung und Anschluss | Übergabe am Heizkreisverteiler |
| Wasserzähler-Passstücke | Vorgesehen | Zähler einsetzen bzw. mit Messdienst koordinieren | Passstückmaße, Zählertyp und Lieferzuständigkeit |
| Wärmemengenzähler-Passstück | Vorgesehen | Zähler einsetzen bzw. mit Messdienst koordinieren | Passstück und Messkonzept |
| Küchenanschlüsse Kalt-/Warmwasser | An der Schachtseite vorbereitet, gemäß Paket | Verlängerung bis zur Küche und Endanschluss | Lage und Leistungsgrenze |
| Küchenabwasser | Offen: Umfang festlegen | Weiterführung und Endanschluss abstimmen | Vor Angebotsfreigabe zuordnen |
| Waschmaschinenanschluss | Im Techniksystem vorgesehen | Weiterführung, falls außerhalb des Techniksystems | Standort und Ausstattung bestätigen |
| Badlüftung | Einschließlich Abluftgerät und Lüftungsabsperrvorrichtung | Weiterführende Leitungen und Gebäudeanbindung | Lüftungskonzept und Steuerung |
| Küchenlüftung | Projektabhängig | Nach abgestimmtem Lüftungskonzept | Eigenständige Schnittstelle; keine pauschale Anschlusszusage |
| Technikraum / Wärmeerzeugung | Nur bei gesonderter Beauftragung | Im Regelfall bauseits | Zuständigkeit und Anlagenumfang |
| Leitungen über Dach | Vorbereitete Anschlüsse gemäß Planung | Weiterführung | Dachdurchführungen mit GU und Holzbauer koordinieren |
| Verbindung zwischen den Geschossen | Anschlussenden; Verbindungsmaterial mitgeliefert | Verbinden und verpressen | Zugänglichkeit und Montageablauf |
| Isolierung der Verbindungsstellen | Material mitgeliefert | Nach Anschluss und Prüfung ausführen | Umfang und Materialzuordnung |
| Dichtheitsprüfung im Werk | Von myblock verbaute Teile prüfen | — | Prüfprotokoll und Prüfumfang |
| Dichtheitsprüfung nach Einbau | Unterlagen bereitstellen | Verbundene Installation prüfen | Prüfgrenzen und Protokollierung |
| Brandabschottung | Vereinbarte Komponenten mitliefern | Ausführung und Dokumentation bauseits; separat beauftragbar | System, ausführende Firma und Nachweisführung |
| Spülung, Einregulierung, Inbetriebnahme | Offen: Zuordnung | Projektbezogen festlegen | Vor Auftrag verbindlich regeln |
Wesentlich: Die Werksprüfung ersetzt nicht die Prüfung der auf der Baustelle hergestellten Verbindungen und der angeschlossenen Anlage.
3 · GU / Holzbauer (20 Positionen)
Der GU vergibt diese Leistungen ausdrücklich an Holzbauer, Baumeister, Logistiker oder andere Beteiligte — „bauseits“ allein benennt noch keinen Verantwortlichen.
| Leistung / Schnittstelle | myblock | GU / Holzbauer bzw. beauftragtes Gewerk | Klärung / Freigabe |
|---|---|---|---|
| Geometrie / Einbaumaße | Freigegebene Produkt- und Einbaudaten liefern | In die Gebäudeplanung übernehmen | Außenmaße, Höhen, Einbauluft und Toleranzen |
| Schachtlage | Anforderungen und Anschlusslagen angeben | Geschossübergreifend koordinieren | Übereinanderliegende Schächte, Zugänglichkeit |
| Tragwerk / Aufstellfläche | Gewicht und Auflagerdaten bereitstellen; Umfang bestätigen | Tragfähigkeit und Auflager planen und herstellen | Lasten, Ebenheit, Befestigung |
| Deckendurchbrüche | Durchbruchsbedarf gemäß freigegebener Planung angeben | Planen, koordinieren und herstellen | Größe, Lage und Toleranzen |
| Decke über dem Techniksystem | Keine Decke enthalten | Decke und Abschluss herstellen | Raumhöhe, Anschlüsse und Montagefolge |
| Bodenaufbau außerhalb des Techniksystems | Boden des Techniksystems und Anschlussdaten liefern | Wohnungsboden herstellen | Höhen, Schwellen und Übergänge |
| Bauakustische Anschlüsse | Offen: Detailumfang | Gebäudeanschlüsse koordinieren | Entkopplung und flankierende Bauteile fachlich festlegen |
| Bauwerksabdichtung / Anschlussfugen | Offen: Leistungsgrenze | Zuständigkeit projektbezogen vergeben | Abdichtung des Techniksystems und Bauwerksanschluss getrennt festlegen |
| Tür und Zarge | Einbau durch myblock | Bereitstellung bauseits | Maße, Beschläge, Anliefertermin; Angebot maßgeblich |
| Transport zur Baustelle | Optional beauftragbar | Sonst organisieren und beauftragen | Transportverantwortung, Entladung und Übergabe |
| Kran / Einheben | Optional beauftragbar | Sonst organisieren und beauftragen | Kranleistung, Anschlagmittel und Verantwortlichkeiten |
| Zufahrt / Kranstellfläche | Transport- und Hebedaten bereitstellen | Baustellenlogistik sicherstellen | Zufahrt, Tragfähigkeit, Sperrflächen |
| Einbringweg / Montageöffnungen | Erforderliche Maße abstimmen | Öffnungen und freien Einbringweg herstellen | Bauablauf und Schließzeitpunkt |
| Positionieren / Ausrichten / Befestigen | Montageumfang ausdrücklich vereinbaren | Bei bauseitiger Montage zuordnen | Auflager, Höhenausgleich, Sicherung und Abnahme |
| Wetterschutz / Zwischenlagerung | Schutzanforderungen abstimmen | Baustellenschutz und Lagerung organisieren | Verantwortungsübergang bei Anlieferung |
| Revisions- und Montagezugänge | Erforderliche Zugänge angeben | In Ausbau und Schachtbekleidung berücksichtigen | Erreichbarkeit während Montage und Betrieb |
| Schließen von Schächten / Bekleidungen | Nur gemäß Auftrag | Bauseitig koordinieren | Erst nach erforderlichen Prüfungen und Dokumentation |
| Schutz fertiger Oberflächen | Übergabezustand dokumentieren | Schutz während Folgearbeiten organisieren | Schutzmaßnahmen und Schadensmeldung |
| Verpackung / Restmaterial / Entsorgung | Offen: Zuständigkeit | Zuständigkeit festlegen | Leistungsumfang im Auftrag |
| Gesamtkoordination / Abnahme | Unterlagen und Leistungen zum Techniksystem | Gewerke, Termine und Gebäudeübergabe koordinieren | Teilabnahmen, Mängel und Dokumentationsübergabe |
Für Installateur und Brandschutz: Verbindungen an der Steigzone, Werkzeug, Abnahme, Abschottung
- Abwasser Silent Pro 110 mm
- Heizung Vor-/Rücklauf Edelstahl-Pressfitting 22–35 mm
- Warm-/Kaltwasser Edelstahl-Pressfitting 18–28 mm, Zirkulation 15 mm
- Werkzeug: Muffe Silent Pro, Presse, Messer, Gleitmittel, alukaschiertes Klebeband für die Isolierung
- Abwasser durch die Decke — Verbindungsstück liegt im Techniksystem unter der Decke, Verbindung beim Versetzen
- Heizung, Warm-/Kaltwasser, Zirkulation über Langmuffen am oberen Techniksystem verpressen, danach isolieren
- Lüftung: Wickelfalzrohr-Verbindungsstück im Techniksystem unter der Decke
- Abwasser-Verbindungsstück ca. 3 cm, Lüftungs-Verbindungsstück ca. 8 cm über Rohdecke
- Steigleitung abdrücken, Pressstellen isolieren (Material im Techniksystem), Wickeldraht für den Brandschutz
- Brandschutz: Lüftungsklappe ist im Techniksystem verbaut; Abschottung, Brandschutzschaum und Dokumentation an Abwasser, Wasser- und Zirkulationsleitungen bauseits
Standard-Nennweiten der Steigleitungen aus ausgeführten Projekten: Abwasser 110 mm (Silent Pro), Lüftung 80–160 mm (Wickelfalzrohr), Heizung Vor- und Rücklauf 22–35 mm, Kalt- und Warmwasser 18–28 mm, Zirkulation 15 mm (Edelstahl-Pressfitting). Kalkulationsansatz für das Verpressen zwischen zwei Techniksystemen: 30–60 Minuten je Techniksystem inkl. Isolierung; Verschraubungen vor der Druckprobe nachziehen.
Brandschutz an der Geschossdecke
Komponenten kommen mit. Der Nachweis bleibt nachvollziehbar.

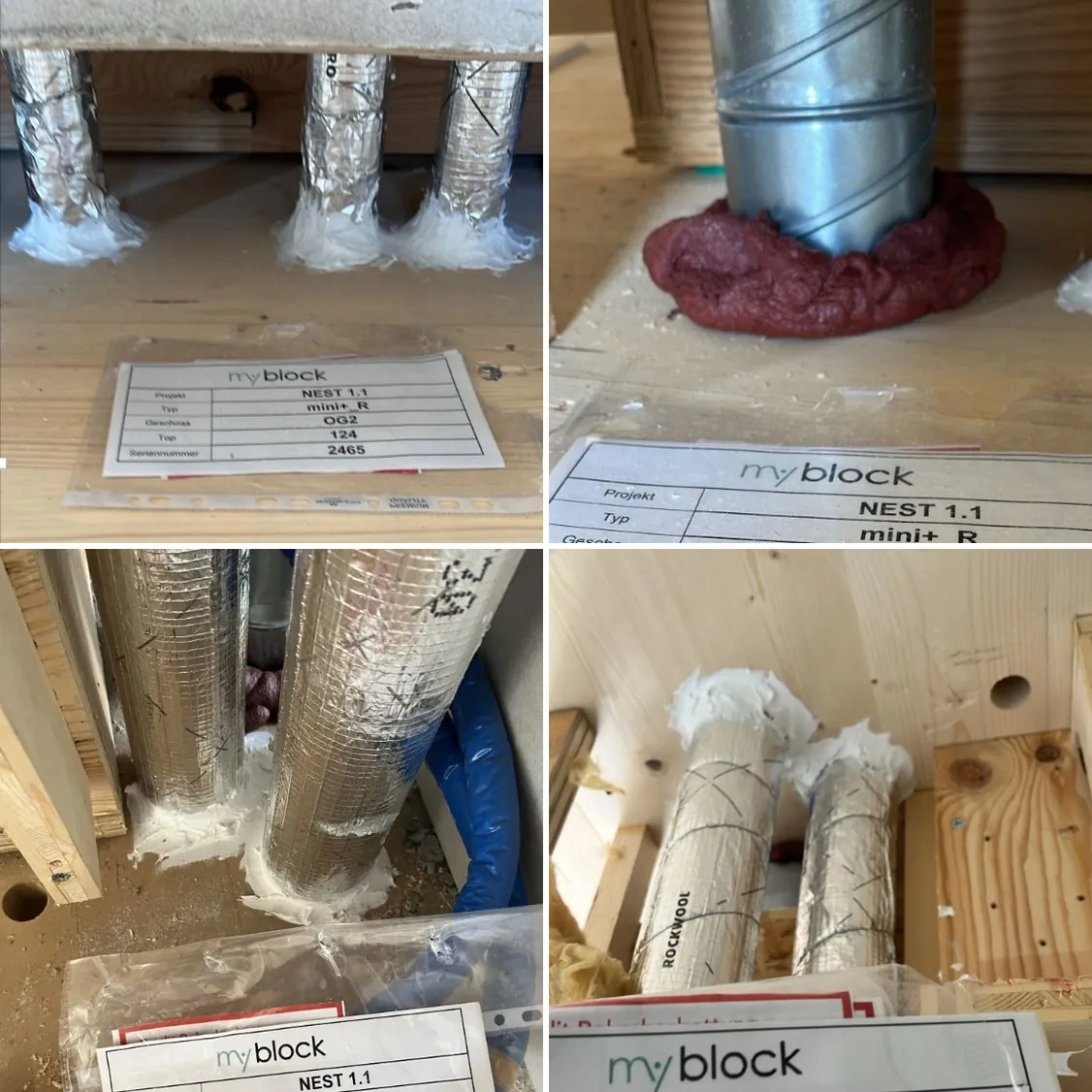

Manschetten für Heizung, Trinkwasser, Zirkulation und Abwasser sowie die Absperrvorrichtung für die Lüftung liefert myblock mit dem Techniksystem. Der Einbau der Abschottung erfolgt bauseits oder beauftragt — mit Fotodokumentation je Durchführung, zugeordnet zur Seriennummer.

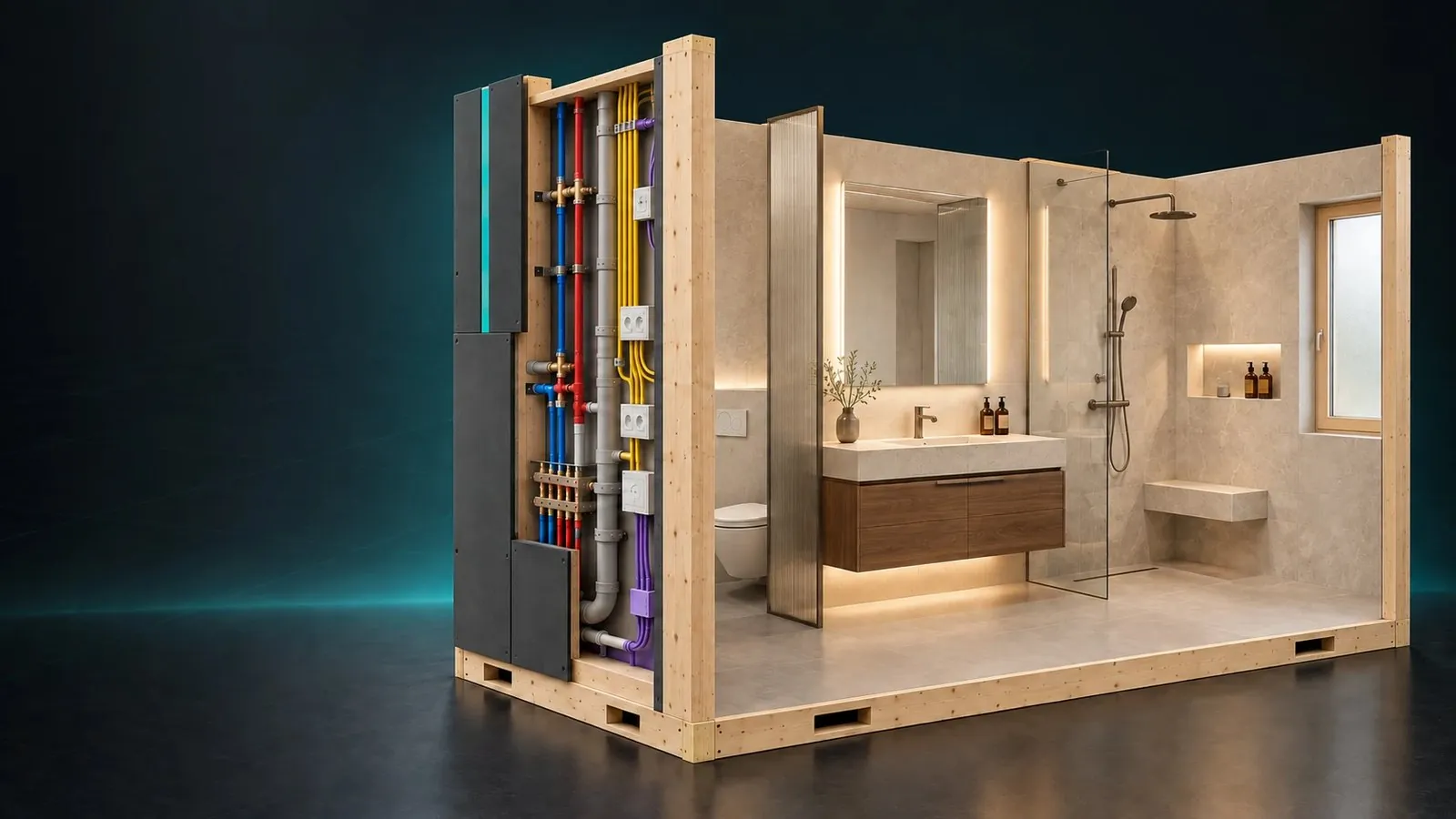

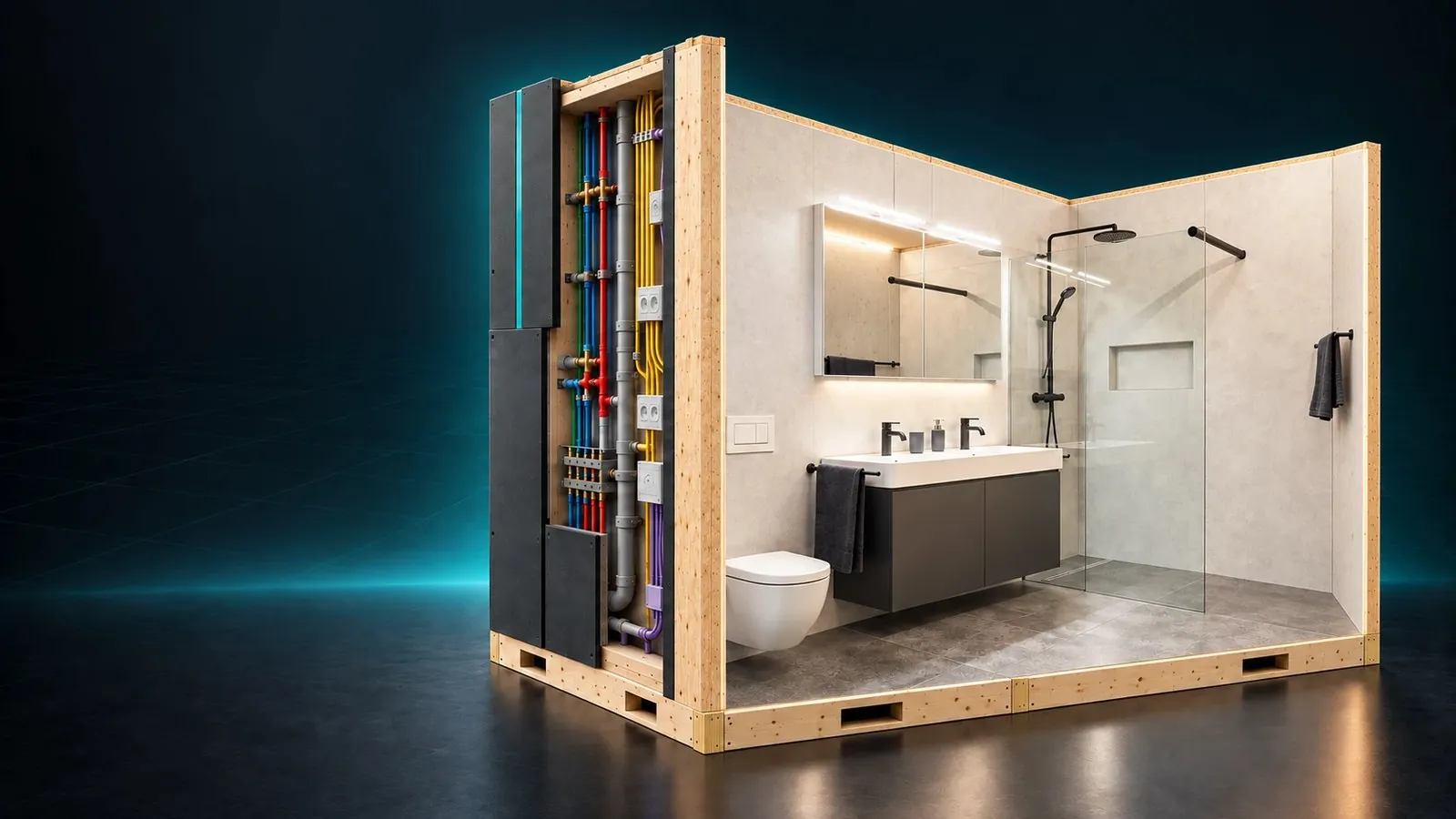

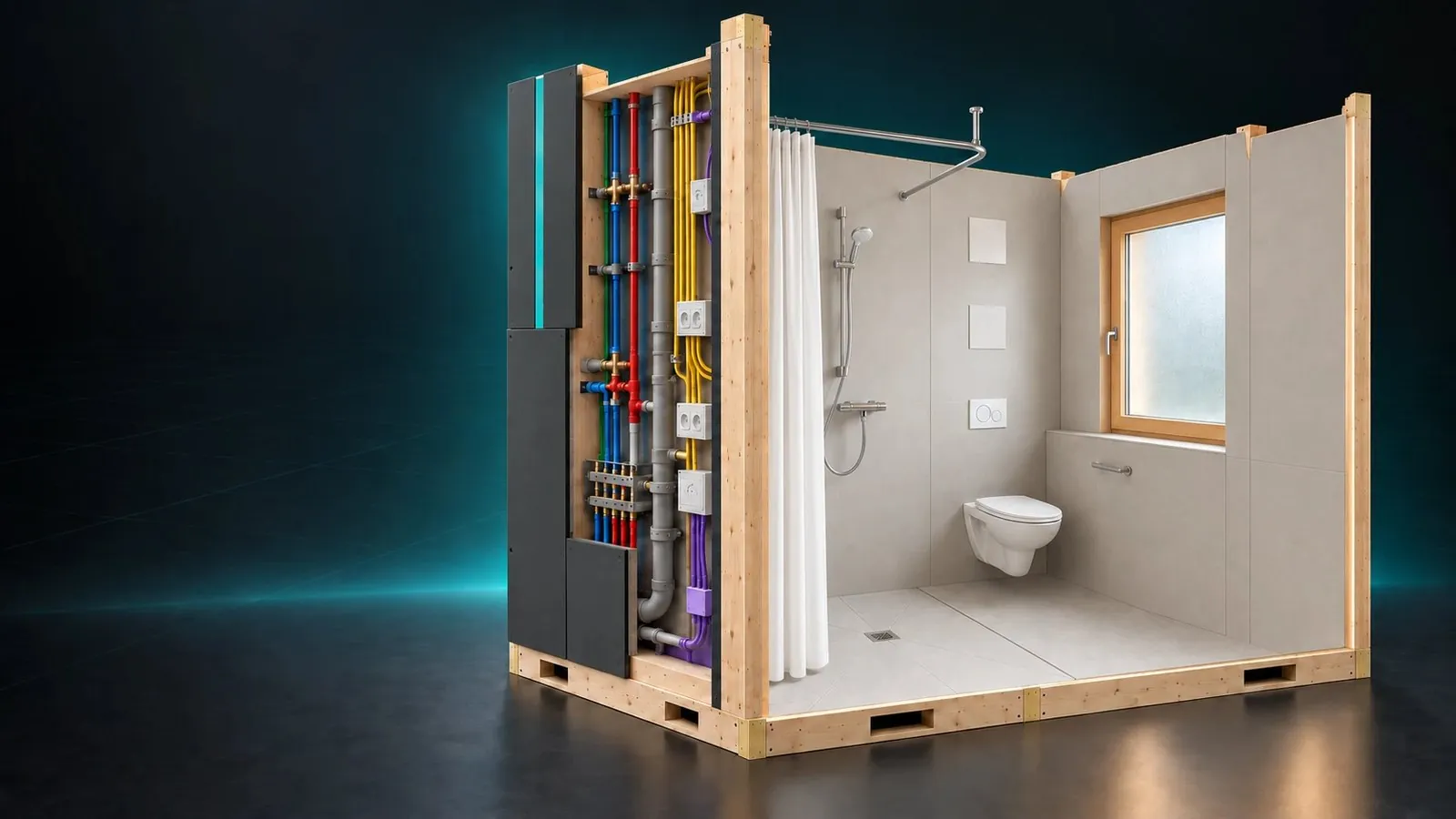

4 · Ausstattung
Der Standard je Position. Ihre Alternativen.
Die Bad- und Ausstattungsbeschreibung listet jede Position mit Hersteller, Serie, Material und Maßen — vom Waschbecken bis zur Brandschutzmanschette. Sie bestätigen den Standard, wünschen Alternativen, wählen Optionen und Logistik. Zusammen mit Grundriss und Schnittstellenliste wird daraus das Angebot, ohne Rückfragen.
Leistungsvergleich zum Nachlesen: konventionell · Fertigbadzelle · myblock
Vergleichskonfiguration: ein Bad Format klein mit Technikkern (Leistungspaket 2). Konventionell heißt: Einzelgewerke nach Leistungsverzeichnis. Fertigbadzelle heißt: Badzelle ab Werk ohne Steigstrang. Schacht, Strang, Warmwasser, Verteilung und Brandschutz stehen dann in anderen Positionen — bezahlt werden sie trotzdem.
| Leistungsbaustein | Konventionell | Fertigbadzelle ohne Strang | myblock |
|---|---|---|---|
| Fertiges Bad | enthalten | enthalten | enthalten |
| Installationsschacht | separat | separat | integriert |
| Abwasserstrang | separat | separat | integriert |
| Warmwasser / Heizverteilung | separat | separat | integriert |
| Elektro / Kommunikation | separat | separat | integriert |
| Brandschutz an der Geschossdecke | separat | separat | Komponenten mitgeliefert — Einbau bauseits oder beauftragbar |
| Küchenanschluss | separat | separat | Paket 3: vorgerüstet |
| Prüfung und Dokumentation | über mehrere Beteiligte | über mehrere Beteiligte | gebündelt |
| Koordination auf der Baustelle | neun Gewerke einzeln | Bad ab Werk, Technik einzeln | ein Ansprechpartner, Übergabe an beschrifteten Anschlusspunkten je Techniksystem |
Projekt prüfen lassen
Grundriss schicken — Einordnung in 48 Stunden, Planungsdaten gleich dazu.
Oder Sie geben uns die LV-Positionen einer Vergleichswohnung, und wir legen das myblock-Angebot mit identischem Leistungsumfang daneben.
